3 启动设备

本章介绍连接线缆和启动设备的具体操作。

3.1 连接线缆

介绍线缆的连接方法。

准备工作：

  • 已获取待连接的电源&I/O线（M12端子转裸线+RJ45）。
  • 已准备DC 24V 1A的电源适配器和辅助接线的连接器。
  • 按需准备电源&I/O线所需的连接器和接线工具。

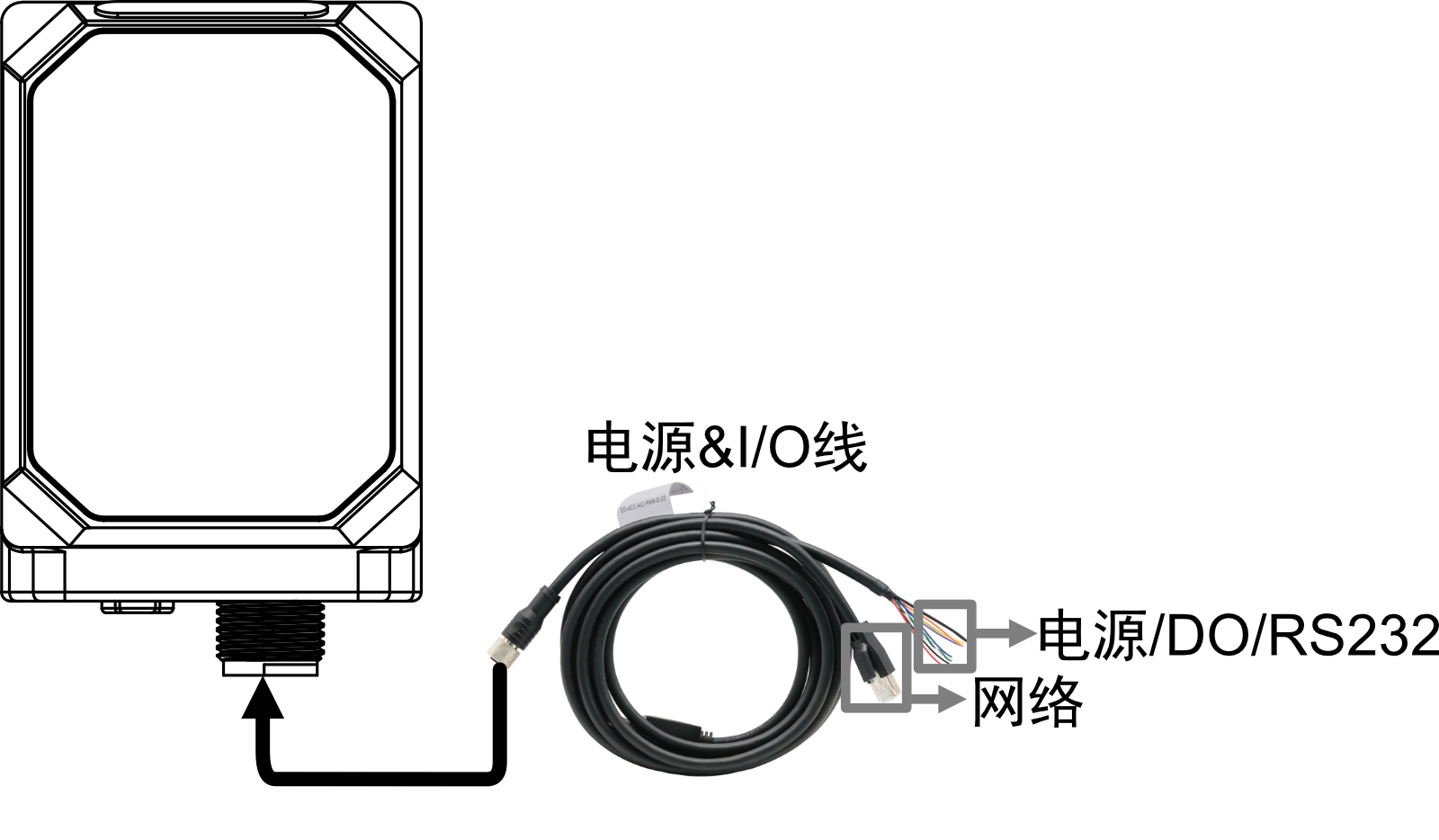

连接线缆示意图：

各接口的引脚定义及连线的具体方法，请参见1.6接口。

3.2 首次启动系统

ED-AIC1000设备无电源开关，接入电源后，系统将会开始启动。

  • 电源指示灯红色常亮，表示设备已正常供电。
  • 工作状态指示灯绿色常亮（通过SDK控制为打开状态），表示系统正常启动。

系统启动后，默认使用用户名和密码进行登录，因为相机无法连接显示器，故需要通过PC远程登录系统。ED-AIC1000设备出厂镜像默认使能SSH，并将设备IP设置为静态IP：192.168.1.10，用户可以通过SSH来远程连接设备，下文以通过MobaXterm登录为例进行说明。

前提条件：

  • 已在PC上安装MobaXterm工具。
  • 设备已通过路由器接入网络。
  • 已获取设备的IP地址。

操作步骤：

  1. 打开MobaXterm，单击image-20240605103136065，打开创建连接的窗口，如下图所示。
image-20240605103148650
  1. 单击左上角的image-20240605103159924，打开SSH连接界面。
image-20240605103210812
  1. 输入已获取的设备IP地址后，单击“OK”。
image-20240605103231042
  1. 在弹出的提示框中单击“Accept”，进入系统登录界面。
  2. 根据提示输入用户名和密码，完成登录后进入系统。

提示

默认用户名为pi，默认密码为raspberry。
